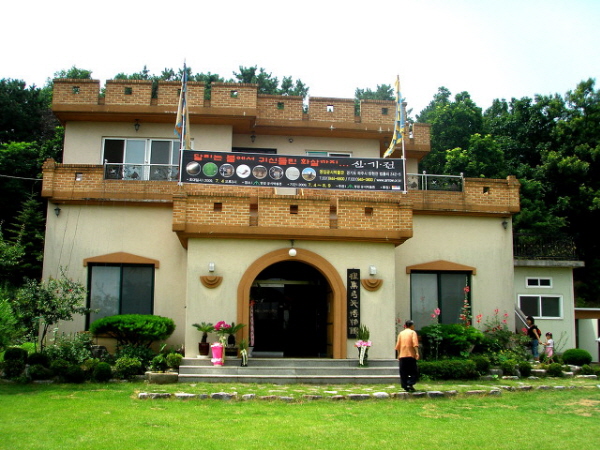

경기도 파주시 탄현면 법흥리에 있는 ‘영집 궁시박물관(관장 유영기)’ 7월 4일 ‘신기전(神機箭)’ ‘09년도 특별전이 열렸다.

◀ 신기전 상세도면

신기전 특별전시회는 별다른 순서 없이 오후3시부터 초청 내외빈과 일반 관람자들이 참석한 가운데 특별 전시품에 대한 유영기 관장의 설명으로 시작되었다.

한편 신기전은 애기살(편전)과 더불어 조선시대의 대표적인 신무기이며, 지난 해 말부터 올해 초까지 대중극장에서 상영된 김유진 감독의 영화 ‘신기전’으로 인기로 국민들에게는 익숙한 조선시대 무기로 인식되고 있기도 하다.

이날 특별전에서는 또한 외부 잔디 광장에서는 전통무예연구소 회원들로 구성된 무술시범단의 화려한 무예를 선보이며 참석자들에게 흥미로운 볼거리를 주었다.

이번에 개최된 영집궁시박물관의 신기전 특별전은 7월 4일부터 오는 8월 9일 까지 약 한달 남짓 이어질 예정이다.

청강 한영국(국궁신문 운영위원, 덕유정)

개 막  식 : 2009년 7월 4일 오후3시
전시기간 : 2009년 7월 4일 - 8월 9일
전시장소 : 영집궁시박물관 전시실
주      관 : 영집궁시박물관
주      최 : 영집궁시박물관
후      원 : 경기문화재단

영집궁시박물관 http://www.arrow.or.kr/

----------------- :: 특별전 이모저모 :: -----------------

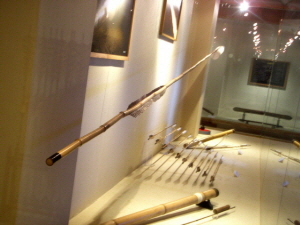

신기전(神機箭)

정의
조선시대 때 사용한 로켓 병기.

역사
고려 말엽(1377∼1390)에 최무선에 의하여 제조된 주화(走火)가 1448년(세종 30) 개량되어 신기전으로 바뀌었다. ≪국조오례서례(國朝五禮序例)≫ '병기도설'의 신기전에 관한 기록은 15세기 이전의 로켓 병기에 관한 기록 중 세계에서 가장 자세하면서 오래된 기록이다. 특히 대신기전(大神機箭)은 약통(藥筒)을 종이로 만든 로켓 병기로서 영국의 콩그레브(Congreve, W.)가 1805년 제작한 6-파운더(6-Pounder) 로켓보다 더 큰 세계 최대의 종이통 로켓이다.

종류
대신기전, 산화신기전(散火神機箭), 중신기전(中神機箭), 소신기전(小神機箭) 등이 있다. 대신기전은 윗둘레 1촌(3.07㎝), 아랫둘레 3촌(9.2㎝)에 길이 17척(5.21m)의 긴 대나무의 윗부분에 길이 2척 2촌 2분 5리(68.2㎝), 둘레 9촌 6분(29.42㎝), 안지름이 2촌 2리(6.19㎝)의 원통형 종이통(로켓엔진)이 부착된 구조이다.

원통형 종이통(藥筒) 속에는 화약(추진제)을 채우고 아래에는 지름 1촌 2분(3.68㎝)의 분사구멍(nozzle)이 뚫려 있어 이곳으로 종이통 속 화약의 연소가스가 밖으로 분출되며 로켓이 스스로 날아가는 것이다.

긴 대나무는 로켓이 앞으로 똑바로 안정되게 날아갈 수 있도록 하는 안정막대기이며 그 끝부분에는 조그만 날개가 붙어 있다. 종이통의 앞부분에는 종이통 폭탄인 대신기전발화통(大神機箭發火筒)이 부착되어 있어 목표지점에서 폭발할 수 있도록 설계되어 있고, 세종 때 90개가 제조되어 의주성에서 사용된 기록이 있다.

산화신기전의 규모는 대신기전과 같으나 대신기전 발화통을 사용하지 않고 약통의 윗부분에 빈 곳을 만들고 그 속에 지화(地火)와 발화(發火)를 묶어서 넣은 것으로 적군을 혼란에 빠뜨리는 데 사용된다. 대신기전과 산화신기전의 사정거리는 1,000m 이상이다.

중신기전은 길이 4척 5촌(1.38m) 되는 대나무 앞에 쇠촉을 달고, 그 조금 위에 길이 6촌 4분(19.62㎝), 둘레 2촌 8분(8.58㎝), 안지름 5분 3리(1.62㎝)의 종이약통을 부착하였다. 약통의 앞부분에는 종이폭탄 소발화(小發火)가 끼워져 있고 아래의 중앙에는 지름 2분3리(0.7㎝)의 분사구멍이 있다. 뒷부분에는 새털로 만든 깃이 있다.

소신기전은 길이 3척 3촌(1.01m)의 대나무 앞에 쇠촉을 달고, 그 뒤에 길이 4촌 7분(14.4㎝), 겉둘레 2촌 1분(6.44㎝), 안지름 3분 7리(1.13㎝)의 약통을 달았다. 약통의 양쪽 끝은 종이로 막으며 아래의 끝면에는 지름 1분 3리(0.4㎝)의 분사구멍이 있다. 화살의 아래 끝쪽에는 중신기전과 같이 새털로 만든 깃이 있다. 소신기전은 대, 중신기전과는 달리 폭발물이 장치되어 있지 않다.

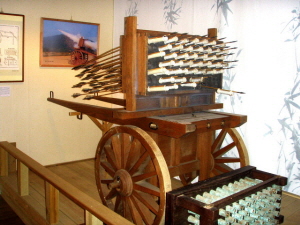

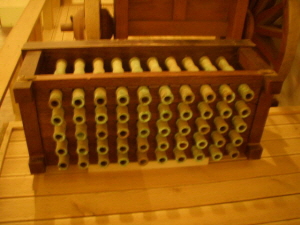

중, 소신기전의 발사는 빈 화살통 같은 곳에 한 개씩 꽂아 발사하기도 하였으나, 문종이 1451년(문종 1)에 화차를 제작한 뒤로부터는 화차의 신기전기(神機箭機)에서 주로 발사하였다.

특징
로켓제조에서 가장 중요한 것은 약통에 화약을 넣어 빈 공간을 만드는 방식이다. 우리나라에서는 끝이 뾰족한 송곳을 약통 아래의 분사구멍에 끼우고 화약을 아래부터 다져서 넣은 뒤 송곳을 빼내는 방법을 택하였다.

이러한 방식은 약통속의 화약에 빈 공간을 만들어, 불로써 점화를 하면 동시에 화약이 타들어가는 면적을 넓게 하여 로켓의 추진력을 강력하게 해주었다.

중, 소신기전의 사정거리는 중신기전이 150m, 소신기전이 100m 가량으로 추정된다. 이러한 신기전은 임진왜란 때에도 사용된 기록이 보인다.

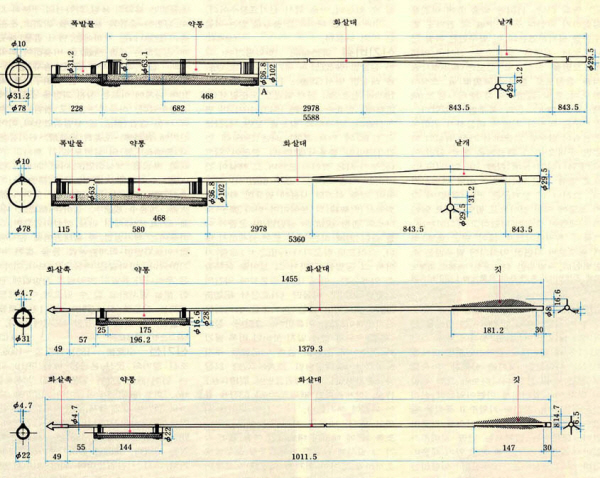

[신기전 도면]

자료 출처 : 왕실도서관 장서관 디지털 아카이브 http://yoksa.aks.ac.kr/

[신기전-‘08 국궁 Festival 개막행사~]

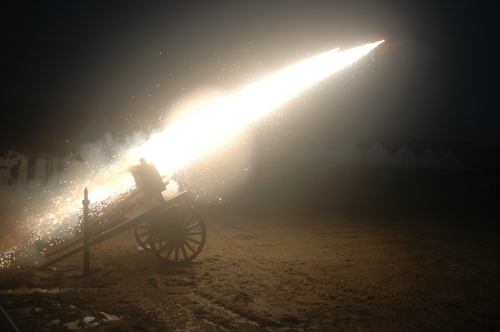

[신기전 발사 시연회-파주영집궁시박물관]
